固态继电器
一、概述
固态继电器（solid spape rehay缩写SSR）是由微电子电路分立电子器件，电力电子功率器件组成的无触点开关，用隔离器件实现控制端与负载端的隔离实现采用微小信号控制驱动大电流负载的目的。
固态继电器广泛应用于计算机外围接口设备，交、直流开关、调温调速调光、电机控制，电炉加热控制，电力石化，静电除尘振打电路、医疗、煤碳、仪器、交通信号等领域。
二、产品型号及技术参数
|
参数 型号 |
工作 电流 |
控制 电压 |
控制 电流 |
关闭 电压 |
工作电压 |
绝缘电压 |
保护方式 |

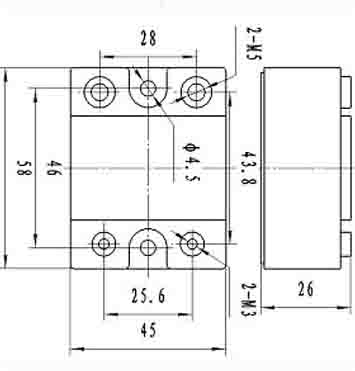

外 型 |
|
A |
V |
mA |
V |
V |
V |
|||
|
MGH2516Z |
25A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH4016Z |
40A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH7516Z |
75A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH10016Z |
100A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH16016Z |
160A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH20016Z |
200A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH25016Z |
250A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH30016Z |
300A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
400A-4000A组成的固态功率组件、单相三相交流无触点开关组件。 |
||||||||
例如：MGH7516Z为75A/1600V 2个单相可控硅并联输出过零型。
MGS7516R为75A/1600V 一个双向可控硅输出随机型。
MGZ7516R为75A/1600V 控制脉动直流输出随机型。（环保除尘振打专用）
SSR固态继电器分类：
交流固态继电器按开关方式分为过零导通型（过零型）“Z”，
随机导通型（随机型）“R”。
按输出功率器件分为双向可控硅输出型（普通型S），
2个单向可控硅反并联型（增强型HS）
固态继电器的型号命名方式：

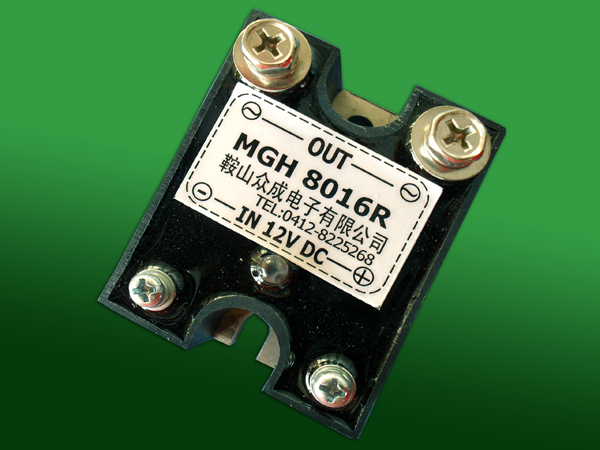

M G H 90 16 Z
公司命名
S普通型、H增强型、Z直流
额定电流（IT（AV）IF（AV）IO）
额定电压级数（×100V）
Z过零型、R随机型
