UF系列高压二极管
UF Series High Voltage Diodes
|
●产品特点 Features |
●典型应用 Application |
|
体积小 Small size |
X射线电源 X-ray power supply |
|
大电流，高电压 High current, High voltage |
高频倍压整流电路 High frequency doubler rectifier circuit |
|
反向恢复时间超短，60ns，低正向电压 Ultra-Fast Recovery ，trr 60ns， Low Forward Voltage |
|
●技术参数Parameters
|
参数 型号 |
反向重复峰值电压 VRRM kv |
正向平均整流电流 IF（AV） A |
最大正向峰值电压 VFM V |
最大正向浪涌电流 IFSM A |
最大反向 电流IR M µA |
反 向 恢复时间 trr ns |
存储温度 Tstg ℃ |
产 品 尺寸图 |
|
|
25℃ |
100℃ |
||||||||
|
UF50-08 |
8 |
500 |
15.0 |
30 |
2 |
10 |
60 |
-55-160 |
图1 |
|
UF45-10 |
10 |
450 |
18.0 |
30 |
2 |
10 |
60 |
-55-160 |
|
|
UF40-12 |
12 |
400 |
21.0 |
30 |
2 |
10 |
60 |
-55-160 |
|
|
UF30-15 |
15 |
300 |
25.0 |
30 |
2 |
10 |
60 |
-55-160 |
|
|
UF20-20 |
20 |
200 |
30.0 |
30 |
2 |
10 |
60 |
-55-160 |
|
|
UF15-30 |
30 |
150 |
36.0 |
30 |
2 |
10 |
60 |
-55-160 |
|

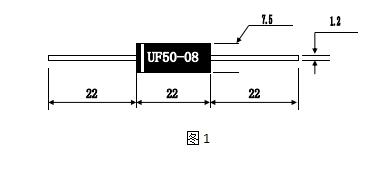

●产品尺寸图 Product size chart
